Построение графиков

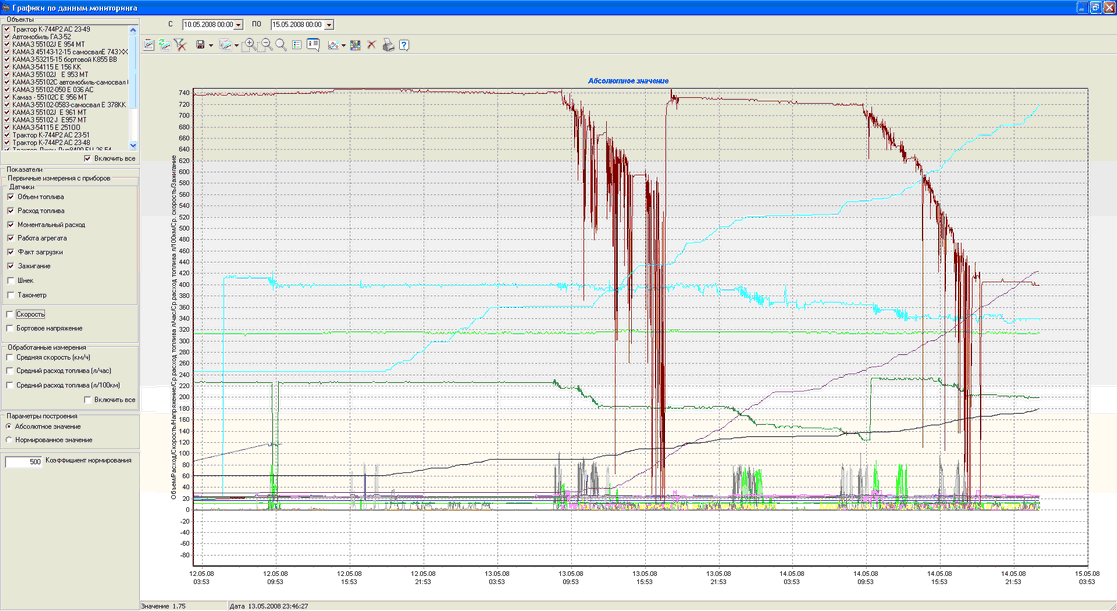

В ГИС «Панорама АГРО» реализовано построение графиков по данным мониторинга. Вызов диалога доступен из меню Задачи главной формы:

Графики строятся для объектов мониторинга по первичным и обработанным измерениям с приборов.

Первичные измерения с приборов включают в себя следующие показатели с датчиков:

- Объем топлива;

- Расход топлива;

- Моментальный расход;

- Работа агрегата;

- Факт загрузки;

- Зажигание;

- Шнек;

- Скорость;

- Бортовое напряжение;

- Тахометр.

В результате обработки измерений с приборов графики можно построить по следующим показателям:

- Средняя скорость в км/ч;

- Средний расход топлива в л/час;

- Средний расход топлива в л/100км.

Возможно 2 варианта построения графиков: в абсолютном значении и в нормированном при указании коэффициента нормирования.

Для построения графиков необходимо:

- указать временной интервал «С … ПО …»;

- выбрать объекты мониторинга;

- указать показатели для построения;

- нажать на кнопку .

За указанный интервал времени строятся  сразу все графики только для выбранных объектов по выбранным показателям. После первичного построения графиков можно управлять их отображением. Для этого необходимо отметить условия визуализации графиков в списках объектов и показателей и нажать на кнопку .  Для перестроения графиков для выбранных объектов, например, при изменении промежутка времени, нажать на кнопку . Для полного перестроения графиков сначала сбрасываются все условия построения (кнопка ), затем выбираются новые условия построения, после чего строятся графики (кнопка ).

На управляющей панели размещены следующие кнопки:

  - Построить графики.

 - Обновить графики.

 - Сбросить условия построения графика.

 - Сохранить графики в формате .bmp, .wmf, emf.

 - Копировать графики в буфер обмена в формате .bmp, .wmf, emf.

 - Увеличить изображение графиков.

 - Уменьшить изображение графиков.

 - Отменить масштабирование графиков - возвратить масштаб к 100%.

 - Показать/убрать легенду графиков. В легенде содержится цвет и название графика. Название графика включает в себя:

- наименование объекта. Например, КАМАЗ 55102J Е 953 МТ;

- наименование показателя. Например, Объем;

- название поля для датчика, в котором хранятся данные для построения графика. Например, (ADC2).

- количество значений, по которым строится график. Например, 710.

На практике часто встречается, что датчик на объекте установлен, но данные с него не приходят. В этом случае сам график не строится, но его название заносится в список легенды с указанием количества значений – 0. Например,

.

- Режим Включить/отключить подсказку. При включенном режиме: если навести курсор на линию графика (должен появиться курсор в виде ) по щелчку левой кнопки мышки появляется информационное сообщение, содержащее название графика, значение координат в точке, дату и время получения измерения. Информационное сообщение исчезает при отключении режима. Например,

.

 - Режим Отобразить метки на графике. При включенном режиме на график наносятся точки в виде выбранного типа меток (круг, звезда, крест, треугольник), по которым строился график.

 - Режим Управление цветом графиков. При включенном режиме можно назначить определенный цвет каждой группе графиков, для этого необходимо вызвать стандартный диалог «Выбор цвета», щелкнув левой кнопкой мышки на цветном прямоугольнике соответствующему показателю. Название показателя по датчикам появляется в информационной строке при наведении курсора мыши на цветной прямоугольник. Если кнопка отключена, то цвета назначаются случайным образом. При каждом обновлении отображения графиков назначаются новые цвета.

   - Режим Отключить график - ручное управление видимостью графиков. Для отключения графика необходимо навести курсор на линию(должен появиться курсор в виде )  и щелкнуть левой кнопкой мыши на графике. Восстановление видимости графиков происходит при нажатии на кнопку .

  - Печать графика.

  - Помощь.

При работе с графиками пользователь может выполнить следующие действия:

- Перемещение графика вправо, влево, вверх, вниз. Для этого необходимо нажать правую кнопку мыши (должен появиться курсор в виде ) и не отпуская ее, перемещать график в нужном направлении.

- Масштабирование по выделенной прямоугольной области на графике. Увеличение масштаба происходит при нажатии левой кнопки мыши и движении ее вниз по диагонали графика. Перемещение мыши вверх уменьшает масштаб до исходного.

- В информационную строку под графиками помещаются текущие значения при движении мыши по графикам.
