Настройка классификатора карты

Большинство режимов и задач геодезического блока функционируют в соответствии с установленными параметрами. Так для нанесения на карту из режимов расчетных геодезических задач (теодолитный ход, прямая и обратная геодезические задачи, тахеометрия, привязочные работы) используются коды объектов, указанные на странице «Вычисления» в диалоге «Параметры проекта…». Коды объектов, указанные на странице «Редактор» используются при создания объектов средствами Геодезического редактора. При формировании схемы для отчета используются коды объектов со страницы «Схема». Кроме того при заполнении отчетов используется методика поиска соответствующих значений по соответствию имен ключевых полей шаблона и коротких имен семантики.

Ниже приводится порядок настройки и имена ключей объектов и семантических характеристик, используемых программами геодезического блока.

Для работы программ из состава "Геодезические задачи" необходимо наличие ряда объектов, используемых при нанесении на карту и формировании отчетов.

В классификаторе map500.rsc для этих целей создан слой ГЕОДЕЗИЯ. В него входят следующие объекты:

Это те объекты, которые необходимо указывать в параметрах настройки выполнения той или другой геодезической задачи. При необходимости пользователь может выполнить любые другие настройки по своему усмотрению. Однако ряд функций программы при этом может быть утерян.

Например, в системе имеется возможность формирования схему участка с различным по составу оформлением для заполнения одного отчета. Для этого программа создает схему с максимальным составом оформления (подписи точек, координат, координатные кресты, и т.п.) и выдает ее на экран для последующего редактирования. Когда редактирование окончено, происходит формирование нескольких рисунков, соответствующих различному оформлению. Эти рисунки соответствуют ключевым полям в шаблоне отчета.

PICTURE        - полный состав оформления;

PICTURE1        - отключить подписи координатных крестов;

PICTURE2        - отключить координатные кресты и их подписи;

PICTURE3        - отключить подписи линий;

PICTURE4        - отключить подписи крестов и линий;

PICTURE5        - отключить кресты, подписи крестов и линий.

Если в настройках не указать различные типы подписей для различных объектов настройки, а выбрать, например, один тип подписи для всех настроек, то программа некорректно сформирует изображение схемы.

Типы объектов указанные в таблице используются программой для автоматизации процесса настройки проекта по копке «По умолчанию». Принцип автоматической настройки заключается в поиске соответствующих объектов по ключу.

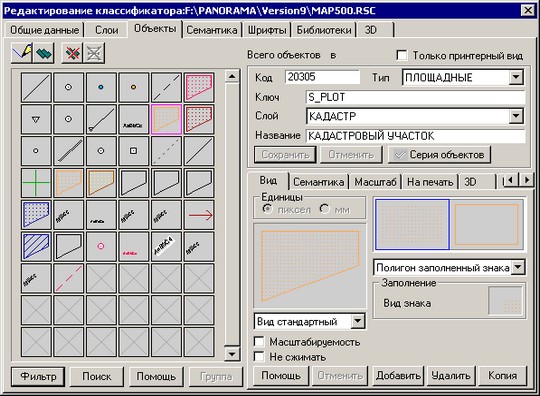

Если Вы используете другие классификаторы карты, то для автоматической настройки проекта необходимо у используемых Вами объектов задать ключи в соответствии с указанными в таблице. Для этих целей используется задача «Редактирование классификатора»

Для площадного объекта "УЧАСТОК" предусмотрен набор семантик (см. табл. 1), соответствующих полям информации для межевого дела:

Важной информацией в классификаторе является ключ семантики, поскольку именно по этой характеристике программа выполняет поиск в шаблонах отчетов мест, куда необходимо вставить атрибутивную информацию. Настройки в классификаторе map500.rsc выполнены таким образом, чтобы семантики объектов (их ключи) совпадали с именами полей в таблице "Учетные данные" и соответственно с ключевыми полями в шаблонах отчетных документов. Используя данные настройки можно выполнять накопление атрибутивной информации об участках не в таблице базы данных, а в семантике объектов на электронной карте.

Для формирования отчета по семантике в "Геодезическом редакторе" предназначен режим "Напечатать схему объекта и отчет по семантике" из состава панели "Формирование отчетов".

Пользователь может самостоятельно выполнить настройку любого классификатора, задав необходимые имена ключей семантик. Можно расширить перечень атрибутивных характеристик, одновременно с этим добавив ключевые поля в шаблоны.
