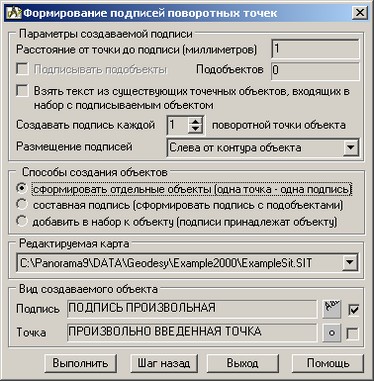

Описание диалога Формирование подписей поворотных точек

В результате операции происходит создание подписи поворотной точки указанного на карте объекта. Поверх поворотных точек объекта могут создаваться точечные объекты указанного вида с заполнением семантической характеристики «Собственное название».

Создание подписей поворотных точек объекта.

В диалоге могут быть установлены следующие параметры для создания подписей:

- Расстояния в миллиметрах от поворотной точки объекта до подписи (группа Параметры создаваемой подписи).

- Размещение подписи относительно контура (слева или справа от контура объекта, учитывая направление цифрования). Устанавливается посредством выпадающего списка Размещение подписей (группа Параметры создаваемой подписи).

- Необходимость обработки поворотных точек подобъектов. При наличии подобъектов у выбранного для обработки объекта, можно выполнить формирование подписей поворотных точек всех подобъектов. Для этого необходимо включить галочку Подписывать подобъекты (группа Параметры создаваемой подписи).

- Способ обработки поворотных точек объекта. Параметр устанавливается при помощи элемента Создавать подпись для каждой N-ой поворотной точки объекта (группа Параметры создаваемой подписи). Текст подписи формируется по номеру поворотной точки.

- Режим формирования подписи поворотной точки объекта. Текст подписи формируется по номеру поворотной точки. Если включить галочку Взять текст из существующих точечных объектов, входящих в набор с подписываемым объектом (группа Параметры создаваемой подписи), то текст подписи берется из семантической характеристики «Собственное название» точечных объектов, входящих в набор с подписываемым объектом. Программа автоматически определяет, какой из точечных объектов соответствует поворотной точке подписываемого объекта, и выбирает его семантику «Собственное название» в качестве текста подписи. При отсутствии в месте поворотной точки соответствующего точечного объекта, текст подписи формируется по номеру поворотной точки.

- Способ создания подписи поворотной точки объекта. При помощи группы Способы создания объектов можно выбрать вариант создаваемой подписи.

Создание точечных объектов поверх поворотных точек объекта

В диалоге могут быть установлены следующие параметры создания точечных объектов:

- Необходимость обработки поворотных точек подобъектов. При наличии подобъектов у выбранного для обработки объекта, можно создать точечные объекты для  поворотных точек всех подобъектов. Для этого необходимо включить галочку Подписывать подобъекты (группа Параметры создаваемой подписи).

- Способ обработки поворотных точек объекта. Параметр устанавливается при помощи элемента Создавать подпись для каждой N-ой поворотной точки объекта (группа Параметры создаваемой подписи).

- Способ создания точечного объекта. При помощи группы Способы создания объектов можно выбрать один из вариантов – создавать точечные объекты как самостоятельные, или включать их в набор к обрабатываемому объекту.

Группа Редактируемая карта предназначена для выбора электронной карты, на которой будут созданы объекты. Редактируемую карту можно выбрать из списка открытых карт.

Группа Вид создаваемого объекта предназначена для выбора вида создаваемых объектов из классификатора редактируемой карты и отключения создания подписей или точечных объектов.

Кнопка Шаг назад предназначена для отмены операции по созданию объектов на редактируемой карте.
