Подписать длину отрезка (с размерной линией)

Данный режим предназначен для создания подписи длины указанного пользователем отрезка метрики объекта. При этом подпись осуществляется с формированием выносных и размерной линий. Пользователю необходимо либо выбрать один отрезок метрики объекта, либо выделить один или несколько объектов на карте. В первом случае будет подписан тот отрезок метрики, который является ближайшим к курсору мыши. Во втором случае будут подписаны все отрезки метрик всех выделенных объектов карты. В обработке будут участвовать только линейные и площадные объекты.

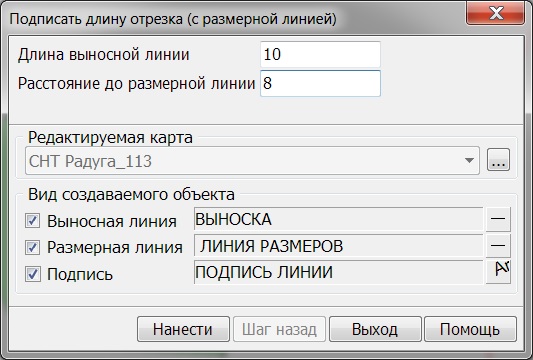

Диалоговое окно данного режима имеет следующий вид:

В верхней части диалога располагаются два поля, которые необходимо заполнить. Если какое то из этих полей останется пустым, то кнопка «Нанести» будет неактивна.

В поле «Длина выносной линии» указывается собственно длина этих линий в мм на карте. В поле «Расстояние до размерной линии» указывается расстояние от отрезка метрики объекта до размерной линии в мм на карте.

Ниже этих полей расположен выпадающий список открытых карт, в котором можно выбрать карту для редактирования.

В разделе «Вид создаваемого объекта» расположены элементы настройки  вида объектов и признаков, какие из них необходимо нанести на карту. Значения этих полей по умолчанию назначаются в диалоге «Параметры геодезического редактора». Для выносной линии значение по умолчанию расположено в закладке «Схема», в разделе «Оформление схемы», элемент «Линия оформления». Для размерной линии – в закладке «Редактор», элемент «Линейный». Для подписей – в закладке «Редактор», элемент «Подпись».

В нижней части диалога расположены четыре кнопки. Кнопка «Нанести» предназначена для запуска процедуры расчета длины отрезков метрики объекта и формирования подписей. Кнопка «Шаг назад» отменяет последнюю процедуру нанесения информации на карту. Становится активной только после успешного выполнения нанесения размеров на карту. Кнопка «Выход» предназначена для прекращения работы с диалогом. Кнопка «Помощь» вызывает на экран справочную информацию.
