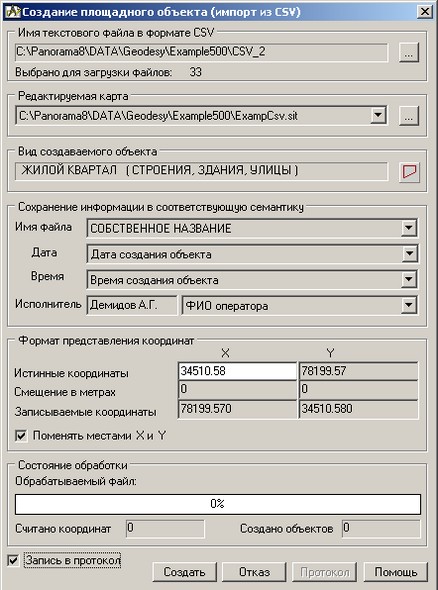

Описание диалога Создание площадного объекта из файла *.CSV

Группа Имя текстового файла в формате CSV предназначена для выбора входного файла или группы файлов с расширением CSV. Если выбран один файл, его полное имя заносится в элемент Имя текстового файла в формате CSV. При выборе нескольких файлов в элементе Имя текстового файла в формате CSV отображается полный путь к каталогу.

Раздел Редактируемая карта предназначен для выбора векторной или пользовательской карты, на которой будут созданы объекты. Редактируемую карту можно выбрать из списка открытых карт, а при помощи кнопки «…» - создать новую, или добавить существующую пользовательскую карту.

Элемент Вид создаваемого объекта предназначен для выбора условного знака из классификатора редактируемой карты.

Группа Сохранение информации в соответствующую семантику предназначена для занесения имени файла(имя файла CSV часто означает имя или номер хода измерений), даты и времени создания объекта, а также фамилии исполнителя в указанные пользователем семантики создаваемого объекта. Имя файла и фамилия исполнителя могут заноситься в любую выбранную семантику строкового типа. Для занесения времени необходима семантика с типом ВРЕМЯ, а дата сохраняется в семантику с типом ДАТА. При наличии у условного знака перечисленных семантик программа автоматически распределяет семантики по соответствующим характеристикам. Если сохранение дополнительной информации не требуется, выберите в каждом списке семантик строку «НЕ ВЫПОЛНЯЕТСЯ».

Раздел Формат представления координат предназначен для перестановки местами координат X и Y и их изменения на установленное значение . Строка Истинные координаты заполняется первой парой координат из файла CSV. В строке Записываемые координаты отображаются координаты первого создаваемого объекта, которые зависят от указанных пользователем значений строки Смещение в метрах и включённого режима Поменять местами X и Y.

Элемент Запись в протокол позволяет вести протокол создания объектов. Текстовый файл с именем FromCSV.log создаётся в каталоге входных файлов CSV.

Кнопка Протокол предназначена для просмотра заполненного протокола в текстовом редакторе WordPad. Кнопка активизируется после выполнения процедуры создания объектов из файлов CSV при включенном режиме Запись в протокол.
