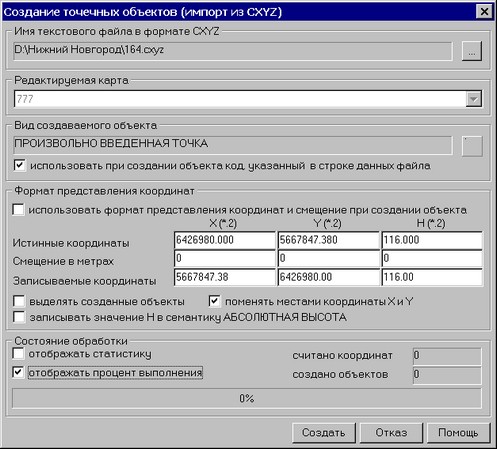

Описание диалога Создание точечных объектов из файла *.CXYZ

Группа Имя текстового файла в формате CXYZ предназначена для выбора входного файла или группы файлов с расширением CXYZ или CXY. Если файл выбран, его полное имя заносится в соответствующий диалога.

Раздел Редактируемая карта предназначен для выбора векторной или пользовательской карты, на которой будут созданы объекты. Редактируемую карту можно выбрать из списка открытых карт.

Элемент Вид создаваемого объекта предназначен для выбора условного знака из классификатора редактируемой карты. Если установить флаг использовать при создании объекта код, указанный в строке данных файла, то при нанесении пикетов они будут создаваться каждый своим кодом. При этом для полной автоматизации процесса необходимо предварительно настроить цифровой классификатор карты. Суть настройки заключается в создании специального слоя и точечных объектов, соответствующих кодам исходного файла. Значение кода должно быть указано в качестве ключа точечного объекта.

Группа Формат представления координат предназначена для установления ряда настроек, управляющих форматом координат. Если не установлен флаг использовать формат представления координат и смещение при создании объекта, то программа будет использовать для создания объектов исходные данные «как есть» и наносить пикеты на карту с точностью до сантиметров (в метрах = 6426980.00). В противном случае формат координат будет соответствовать, указанному в параметрах настройки, а к координатам будет добавляться значение смещения с абсолютным знаком, то есть с учетом знака минус. Для выделения новых объектов после нанесения на карту используйте флаг Выделять созданные объекты. Чтобы преобразовать систему координат CAD систем (AutoCAD, MicroStation и др.) к системе координат ГИС, используйте флаг Поменять местами координаты. Если необходимо кроме координаты Н записывать значение высоты в семантику, установите соответствующий флаг.

Группа Состояние обработки, предназначена для управления потоком отчетных и статистических данных. Данные параметры повышают информативность процесса, но снижают скорость обработки данных.

Если Вам необходимо получит максимальную скорость загрузки пикетов снимите галочки в следующих элементах: Использовать при создании объекта код, указанный в строке данных файла, Выделять созданные объекты и Отображать статистику. Отображение процентов выполнения также снижает производительность, но в значительно меньшей мере, чем указанные выше настройки.
