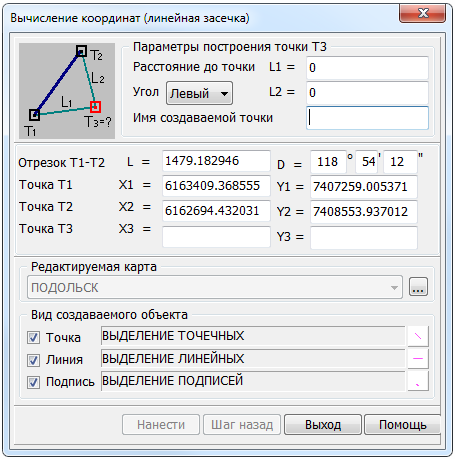

Описание диалога Вычисление координат (линейная засечка)

Группа Параметры построения точки Т3 предназначена для ввода расстояния от точек

базиса  до создаваемого пикета. Пикетная точка может находиться слева или справа от базиса построения, поэтому при помощи выпадающего списка необходимо установить тип угла – левый или правый.

При заполнении поля Имя создаваемой точки, указанная информация заносится в семантику создаваемого точечного объекта.

Установите галочку в элементе Сохранять линии для создания линейного объекта, соединяющего точки базиса с пикетной точкой.

Вторая Группа отображает координаты точек, длину и дирекционный угол базиса построения. Поля Точка Т1 и Точка Т2 содержат координаты точек базисной линии, а поле Точка Т3 – координаты пикета. Координаты пикета рассчитываются автоматически при заполнении полей Расстояние до точки (группа Параметры построения точки Т3).

Группа Редактируемая карта предназначена для выбора электронной карты, на которой будут созданы объекты. Редактируемую карту можно выбрать из списка открытых карт,  или при помощи кнопки «…»  добавить существующую пользовательскую карту.

Группа Вид создаваемого объекта предназначена для выбора условного знака из классификатора редактируемой карты для создаваемых точечного и линейного объектов.

Кнопка Нанести предназначена для создания на редактируемой карте пикетной точки и линий, соединяющих точки базиса с пикетной точкой (если установлена галочка в элементе Сохранять линии из группы Параметры построения точки Т3). Кнопка становится доступной после ввода исходных данных и автоматического расчета координат пикета.

Кнопка Шаг назад предназначена для отмены операции по созданию объектов на редактируемой карте.

Для копирования в буфер обмена значения угла надо на любом из полей компонента Дирекционный угол вызвать контекстное меню правой кнопкой мыши и выбрать строку «Копировать». Значение угла будет скопировано в буфер обмена в формате: градусы минуты секунды, через пробелы.
