Атлас карт

В процессе отображения перемещений техники возникает необходимость отображать фоновую информацию различного масштаба. Для упрощения перехода между перекрывающимися картами, имеющими разный масштаб, предназначен Атлас карт.

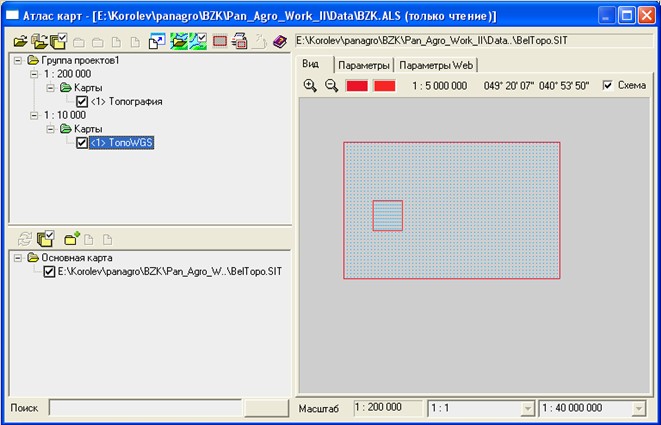

Создание атласа карт выполняется средствами диалога «Атлас карт», вызвать который можно из меню Карта/Атлас.

Атлас карт представлен в виде дерева группы проектов. В состав группы проектов входят районы работ – векторные, растровые и матричные карты, а также проекты карт (MPT).

Для включения района работ в Атлас карт необходимо выбрать существующую или создать новую группу проектов . Название группы проектов формируется автоматически, например, «Группа проектов1», и может изменяться.

Затем добавить район работ . Добавляемые районы работ должны поддерживать геодезические координаты (в любой проекции). Районы работ в местной системе координат или имеющие тип карты «не установлено», не должны добавляться в атлас.

При добавлении районы работ автоматически распределяются по масштабу и виду данных (Карты, Матрицы, Растры и Проекты карт), то есть в группе проектов создаются одноименные папки с масштабом и видом данных.

Приоритет выбора района работ в пределах одного масштаба формируется автоматически. Он записывается в начало названия района работ (<1>, <2> и т.д.) и изменяется путем перетаскивания выбранного элемента в дереве мышью.

Для выделения группы районов работ на схеме необходимо установить «галку» с помощью элемента нажатием левой кнопки мыши или использовать режим Выделить районы на схеме, который позволяет обрабатывать несколько районов работ. Цвет выделения районов устанавливается на закладке Вид.

Для удаления района работ применяется кнопка . Группа районов работ удаляется с помощью кнопки .

Открытие района работ происходит по двойному нажатию на него в дереве или при нажатии на кнопку .

В схему размещения районов работ можно добавлять фоновую карту , включать и отключать ее отображение .

Печать схемы размещения районов работ выполняется с помощью режима Печать фрагмента атласа. Чтобы вывести фрагмент на печать, необходимо воспользоваться режимом Выбор фрагмента для печати.

Режим Контроль   предназначен для проверки районов работ в атласе карт. Удаленные с диска или перемещенные в другую папку районы работ будут выделены серым цветом в дереве.

Поиск районов работ по названию осуществляется в нижней части диалога Атлас карт. Если условиям поиска соответствуют несколько районов работ, то кнопка Переход к следующему элементу становится активной и указывает на количество найденных совпадений. Для перехода к следующему району работ необходимо нажать кнопку Переход к следующему элементу, содержащую номер текущего района и число найденных районов (например «1/4»).

Управление составом района работ и его отображением на карте осуществляются в дереве Состав района работ. Здесь можно добавлять пользовательские, матричные, растровые карты и, соответственно, исключать их из состава района работ. Отображение данных изменяется с помощью двойного нажатия левой кнопки мыши на элемент дерева – обновление изображения района работ (карты) происходит сразу или после установки флагов с последующим нажатием на кнопку Обновить. Режим Включить все позволяет установить/снять флаги у всего состава района работ.

Состав района работ представляет собой набор групп. Группа «Основная карта» создается автоматически, в которую записывается главная карта района работ. Остальные данные, по умолчанию,  заносятся в «Группу1». Группы добавляются с помощью кнопки и их названия можно переименовывать. Данные можно перетаскивать из одной группы в другую. Доступна множественная обработка данных в дереве.

Закладка Параметры предназначена для отображения свойств районов работ.

Закладка Вид предназначена для работы с графическим изображением и схемой размещения районов работ.

Выбранный в дереве район работ выделяется на схеме. Цвет рамки текущего района устанавливается на закладке Вид. Аналогично можно выбрать район на схеме и он будет подсвечен в дереве. Ввиду того, что в точке могут быть одновременно расположены несколько районов работ, при последующем  нажатии будет осуществляться перебор районов работ в данной точке.

Для перемещения схемы размещения районов работ необходимо двигать мышку с нажатой левой кнопкой. Когда кнопка отжимается, схема перерисовывается в новом положении.

Масштабирование изображения района работ осуществляется с помощью  кнопок и , или клавиш «<»  и «>».

Нижняя и верхняя границы перехода устанавливаются для групп Масштаб и Вид данных, а также для каждого района работ.

<…>

Физически атлас – это пользовательская карта в проекции Меркатора, содержащая рамки листов районов работ со служебной семантикой.

В процессе визуализации мониторинга техники программа автоматически выполнит переход к карте, имеющей более крупный масштаб, попадающей на участок местности, в пределах которого движется объект.
