Граф дорог

В ГИС Панорама АВТО реализована задача сетевого анализа для построения кратчайших маршрутов по графу дорог. Граф дорог – это цифровая векторная карта, состоящая из топологически связанных дуг и узлов, местоположение и свойства которых с заданной точностью и полнотой передают маршруты и организацию движения наземного транспорта. Технология создания  графа дорог обеспечивается средствами ГИС Панорама. Сетевая карта «Граф дорог» должна быть указана в составе данных электронной карты.

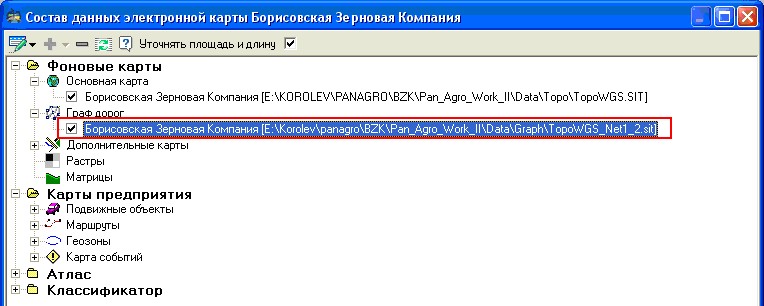

Состав данных электронной карты – «Граф дорог»:

Для проведения расчетов по карте «Граф дорог» предназначена панель «Граф дорог», которая включается в главном меню «Карта»  и обеспечивает расчет и построение минимального пути.

При активации панели автоматически открывается пользовательская карта с построенной сетью, т.е. на карте должны быть объекты узлы сети с обязательными семантиками: номер сети и ссылка на дугу сети, и дуги с семантиками: номер первого и последнего узлов для данной дуги, ссылка на объект карты и номер сети.  Минимальный  маршрут строится по расстоянию, рассчитанному по дугам и узлам графа. При закрытии панели сетевая карта закрывается.

Для построения минимального пути необходимо указать начало и конец пути.

При указании начала и конца пути на карте создаются временные точечные объекты , и линейный объект – минимальный путь . Коды объектов указываются в настройках параметров проекта на странице Мониторинг: Точка старта и Точка финиша. По умолчанию в классификаторе agro10t.rsc это коды 111, 112  соответственно. Код 110 – минимальный путь.

Режим Минимальный путь между двумя точками на карте предназначен для построения и расчета минимального пути по расстоянию между двумя точками на карте. Процесс построения осуществляется путем указания начальной и конечной точек маршрута по щелчку левой кнопки мыши. При этом в нижней информационной панели прописывается подсказка действий и минимальная длина пути . Построенный путь  приведен на рисунке. Для сохранения пути используйте кнопку .

Подсказки действий для расчета минимального пути:

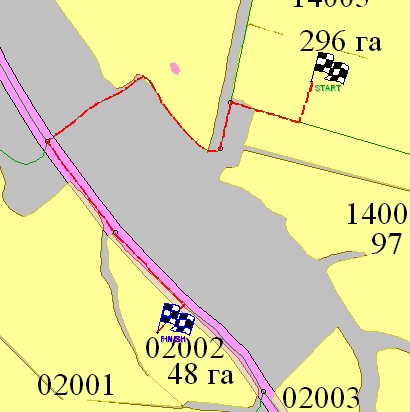

Путь, построенный по двум точкам на карте:

- Режим Минимальный путь между двумя объектами предназначен для построения и расчета минимального пути по расстоянию между двумя объектами на карте. Процесс построения осуществляется путем выбора начального и конечного объекта для построения маршрута. Выбор объекта осуществляется по двойному щелчку левой кнопки мыши на нужном объекте или с помощью контекстного меню Выбор текущего объекта, которое активизируется по правой кнопке мыши.  Перебор объектов в точке до искомого объекта осуществляется посредством нажатия левой кнопки мыши в нужной точке. Выбранные объекты выделяются красным цветом. При этом в нижней информационной панели прописывается текущее название объекта и подсказка действий. Для сохранения пути используйте кнопку .

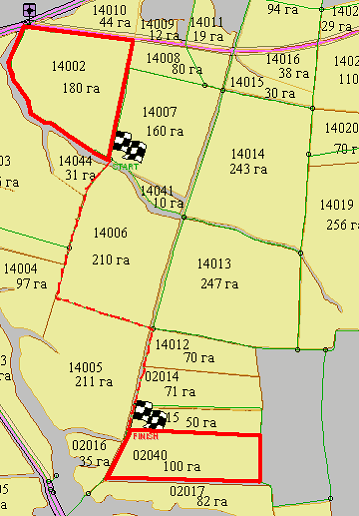

Путь, построенный по двум объектам на карте:

- Режим Расчет и построение минимального пути между двумя пунктами предназначен для построения и расчета минимального пути по расстоянию между двумя стационарными объектами на карте. Стационарные объекты указываются в специальном диалоге.

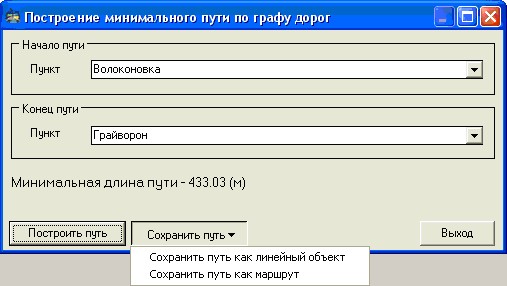

Диалог построения пути по двум стационарным объектам:

Стационарными объектами являются пункты, связанные с картой. Для удобства поиска названия из выпадающего списка используйте быстрый ввод начальных букв в поле названия при раскрытом списке.

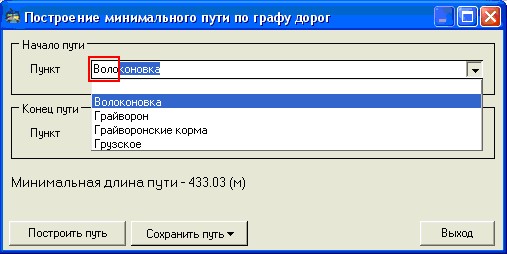

Быстрый поиск названия:

Минимальный путь строится при нажатии на кнопку Построить путь. Построенный путь приведен на рисунке. Для сохранения пути Минимальный путь строится при нажатии на кнопку Построить путь. Построенный путь приведен на рисунке 3.4.3.(5). Для сохранения пути используйте кнопку или Сохранить путь в диалоге.

- Режим Расчет и построение минимального пути от объекта мониторинга до пункта предназначен для построения и расчета минимального пути по расстоянию между подвижным объектом мониторинга и стационарным объектом на карте. Режим доступен только  при наличии в проекте карты подвижных объектов и активных объектов мониторинга. Карта подвижных объектов указывается в настройках параметров проекта на странице Мониторинг.

Объекты мониторинга выбираются и активизируются на странице Мониторинг вкладке Объекты.

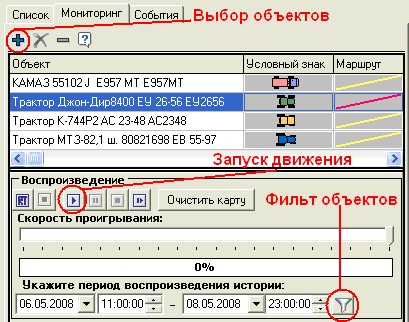

Выбор объектов мониторинга и запуск движения:

Объекты для расчета минимального пути указываются в специальном диалоге.

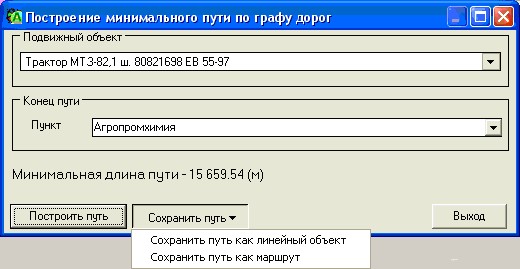

Диалог построения пути между объектом мониторинга и стационарным объектом:

Минимальный путь строится при нажатии на кнопку Построить путь. Для сохранения пути используйте кнопку или Сохранить путь в диалоге.

- Сохранить путь. Возможно сохранение минимального пути на карте маршрутов как линейного объекта  или в виде маршрута, представляющего собой набор объектов, состоящий из главного линейного объекта (минимальный путь) и двух подчиненных точечных объектов (начало и конец пути).

Для сброса выделенных и построенных временных объектов используйте кнопку .
