Граф дорог

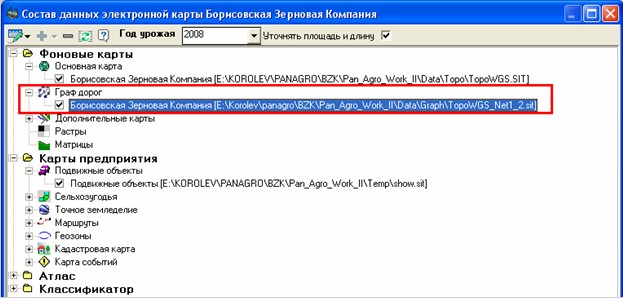

В ГИС «Панорама АГРО» реализована задача сетевого анализа для построения кратчайших маршрутов по графу дорог. Граф дорог – это цифровая векторная карта, состоящая из топологически связанных дуг и узлов, местоположение и свойства которых с заданной точностью и полнотой передают маршруты и организацию движения наземного транспорта. Технология создания  графа дорог обеспечивается средствами ГИС «Панорама». Сетевая карта «Граф дорог» должна быть указана в составе данных электронной карты:

Для проведения расчетов по карте «Граф дорог» предназначена панель «Граф дорог», которая включается в главном меню «Карта» и обеспечивает расчет и построение минимального пути. Карта графа дорог должна содержать узлы сети с обязательными семантиками: номер сети и ссылка на дугу сети, и дуги с семантиками: номер первого и последнего узлов для данной дуги, ссылка на объект карты и номер сети.  Минимальный  маршрут строится по расстоянию, рассчитанному по дугам и узлам графа.

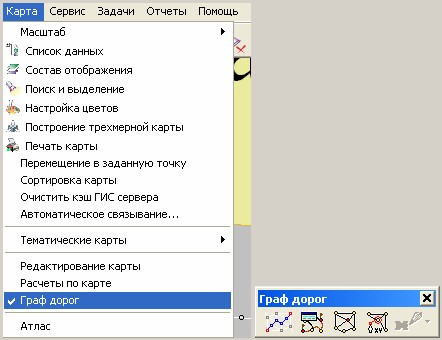

Включение панели «Граф дорог»:

Для построения минимального пути необходимо указать начало и конец пути.

При указании начала и конца пути на карте создаются временные точечные объекты , и линейный объект – минимальный путь . Коды объектов указываются в настройках параметров проекта на странице Мониторинг: Точка старта и Точка финиша. По умолчанию в классификаторе  agro10t.rsc это коды 111, 112  соответственно. Код 110 – минимальный путь.

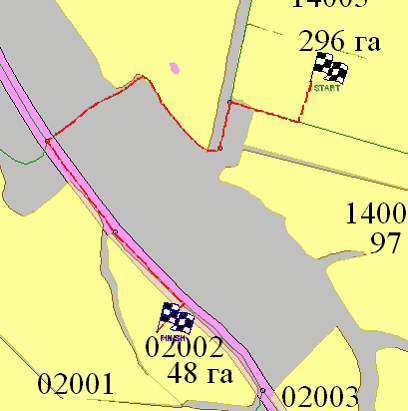

Режим Минимальный путь между двумя точками на карте предназначен для построения и расчета минимального пути по расстоянию между двумя точками на карте. Процесс построения осуществляется путем указания начальной и конечной точек маршрута по щелчку левой кнопки мыши. При этом в нижней информационной панели прописывается подсказка действий и минимальная длина пути. Построенный путь  приведен на рисунке. Для сохранения пути используйте кнопку .

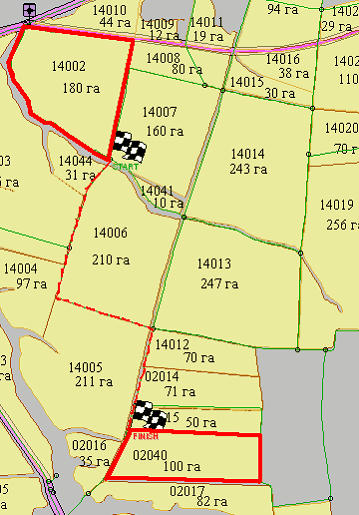

- Режим Минимальный путь между двумя объектами предназначен для построения и расчета минимального пути по расстоянию между двумя объектами на карте. Процесс построения осуществляется путем выбора начального и конечного объекта для построения маршрута. Выбор объекта осуществляется по двойному щелчку левой кнопки мыши на нужном объекте или с помощью контекстного меню Выбор текущего объекта, которое активизируется по правой кнопке мыши.  Перебор объектов в точке до нужного объекта осуществляется посредством нажатия левой кнопки мыши в нужной точке. Выбранные объекты выделяются красным цветом. При этом в нижней информационной панели прописывается текущее название объекта и подсказка действий. Построенный путь приведен на рисунке. Для сохранения пути используйте кнопку .

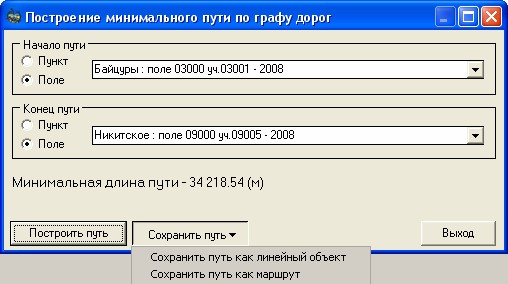

- Режим Расчет и построение минимального пути между двумя пунктами/полями предназначен для построения и расчета минимального пути по расстоянию между двумя стационарными объектами на карте. Стационарные объекты указываются в специальном диалоге, представленном на рисунке.

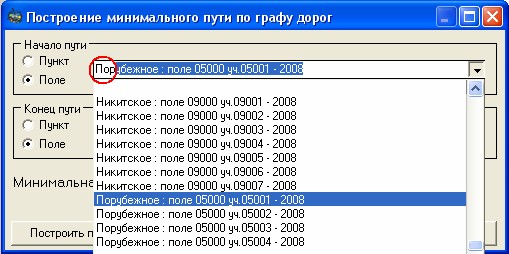

Стационарными объектами являются пункты или поля, связанные с картой. Для удобства поиска названия из выпадающего списка используйте быстрый ввод начальных букв в поле названия при раскрытом списке.

Минимальный путь строится при нажатии на кнопку Построить путь. Построенный путь приведен на рисунке. Для сохранения пути используйте кнопку или Сохранить путь в диалоге.

- Режим Расчет и построение минимального пути от объекта мониторинга до пункта/поля предназначен для построения и расчета минимального пути по расстоянию между подвижным объектом мониторинга и стационарным объектом на карте. Режим доступен только  при наличии в проекте карты подвижных объектов и активных объектов мониторинга. Карта подвижных объектов генерируется автоматически.

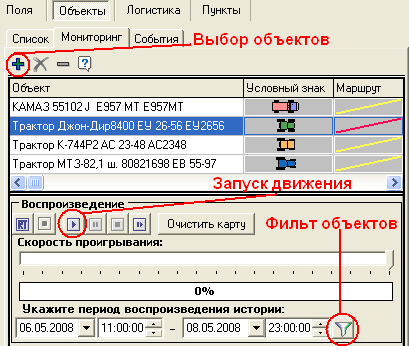

Объекты мониторинга выбираются и активизируются на странице Мониторинг вкладке Объекты.

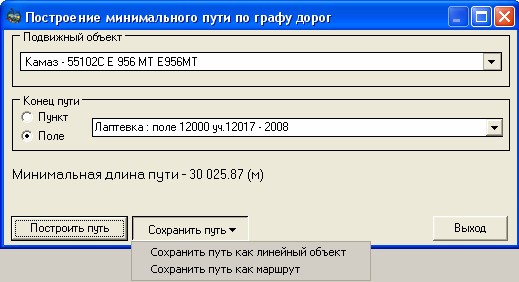

Объекты для расчета минимального пути указываются в специальном диалоге, представленном на рисунке.

Минимальный путь строится при нажатии на кнопку Построить путь. Для сохранения пути используйте кнопку или Сохранить путь в диалоге.

  - Сохранить путь. Возможно сохранение минимального пути на карте маршрутов как линейного объекта  или в виде маршрута, представляющего собой набор объектов, состоящий из главного линейного объекта (минимальный путь) и двух подчиненных точечных объектов (начало и конец пути).

Для сброса выделенных и построенных временных объектов используйте кнопку .
