Расчёты по карте

Для проведения расчетов по векторной карте предназначен режим «Расчеты по карте», который включается в главном меню Карта.

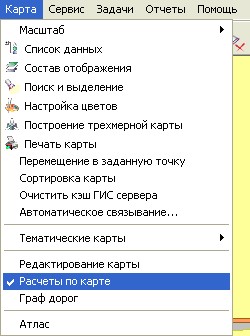

Включение панели «Расчёты по карте»:

Расчеты по карте основаны на использовании метрической информации об объектах векторной карты. Управление процессом вычислений выполняется с помощью дополнительной панели упpaвления. При активации режима панель располагается под панелью инструментов главного окна ГИС «Панорама АГРО». Панель расчетов по карте можно переносить в любое место окна. Для этого необходимо нажать левую кнопку мыши  на панели и переместить на нужное место в окне.

Панель «Расчёты по карте»:

Функции расчетов по карте:

- Длина линии. Данный режим позволяет определить длину ломаной линии, построенной оператором.  Построение ломаной производится путем выбора опорных точек при нажатии левой клавиши мыши. Между двумя последовательно выбранными точками строится прямая. После двойного щелчка левой кнопки мыши построение линии считается законченным, ее окончательная длина выводится в информационную панель, размещенную в нижней части окна ГИС «Панорама АГРО». Для отмены начатого процесса необходимо завершить операцию двойным щелчком левой кнопки мыши и выключить кнопку.

- Площадь контура. Данный режим позволяет определить площадь многоугольника, построенного оператором. Построение многоугольника производится путем выбора опорных точек нажатием левой клавиши мыши. Между двумя последовательно выбранными точками строится прямая. Многоугольник всегда остается замкнутым. После двойного щелчка левой кнопки мыши построение многоугольника считается законченным, его окончательная площадь выводится в информационную панель, размещенную в нижней части окна ГИС «Панорама АГРО». Для отмены начатого пpоцессa необходимо завершить операцию двойным щелчком левой кнопки мыши и выключить кнопку.

- Длина объекта. Данным режимом обрабатываются только линейные и площадные объекты. При включенной кнопке в информационную панель, размещенную в нижней части окна ГИС «Панорама АГРО»,  выводится длина объекта.

- Расстояние между объектами. Данный режим определяет кратчайшее расстояние между двумя объектами карты и отображает результат в строке сообщений. В начале работы выбирается основной объект. Выбранный основной объект выделяется голубым контуром. Затем перебором  выбираются дополнительные объекты, до которых необходимо определить кратчайшее расстояние.  Расстояние определяется от существующей точки метрики основного объекта до точки метрики дополнительного. Для смены основного объекта необходимо переключить режим. Подсказки для выполнения действий и длина между объектами выводятся в информационной панели, размещенной в нижней части окна ГИС «Панорама АГРО».

- Площадь выделенных объектов. Режим предназначена для расчета площади выделенных объектов по карте. Выделение объектов происходит по кнопке «Выделить на карте поля из списка». Для выбора нужных участков  используйте кнопку «Фильтр данных».
