Применение задачи «Загрузка фотографий JPEG с координатами GPS на карту» в режиме "накидного монтажа" при обработке материалов съемки, полученных с БПЛА

Печать Предыдущая страница Стартовая страница

Режим "накидного монтажа" позволяет обрабатывать материалы съемки, полученные с БПЛА. Выполняется автоматическая привязка и поворот изображения снимка по координатам точки съемки и углу направления изображения из соответствующих EXIF-тегов файла JPEG.

Режим разработан в интересах народного хозяйства, например, для мониторинга трубопроводов, а также в интересах силовых ведомств для рекогносцировки.

В результате выполнения данного режима на карту наносятся объекты:

- Точечные объекты, в семантике которых записана ссылка на файл снимка.

- Линейный объект – траектория движения БПЛА.

- Замкнутые линейные объекты – контура растров.

- В документ карты добавляются геопривязанные растры RSW.



Проект данных съемки представляет собой текстовый файл, содержащий список снимков JPEG с GPS-координатами точек фотографирования, и набор снимков JPEG.

Пример проекта данных съемки БПЛА:

#CoordinateSystem: GEOGCS["WGS 84", DATUM["World Geodetic System 1984",SPHEROID["WGS 84", 6378137, 298.257223563, AUTHORITY["EPSG","7030"]], TOWGS84[0,0,0,0,0,0,0], AUTHORITY["EPSG","6326"]], PRIMEM["Greenwich", 0, AUTHORITY["EPSG","8901"]], UNIT["degree", 0.01745329251994328, AUTHORITY["EPSG", "9102"]], AUTHORITY["EPSG", "4326"]]

#Label        X/Longitude        Y/Latitude        Z/Altitude

File1.JPG        52.015617        55.814526        584.300000

File2.JPG        52.014664        55.814526        585.500000



ВНИМАНИЕ!

В диалоге выбора исходных файлов укажите текстовый файл проекта данных съемки. Файл проекта должен находиться в одной папке с файлами снимков, список которых содержит. Программа автоматически определит загружаемые снимки по списку из текстового файла проекта данных съемки.



Закладка «Точечные объекты»

В результате выполнения режима на карту наносятся точечные объекты, в семантике которых записана ссылка на файл снимка. Для одной фотографии с координатами GPS на карте создается один объект. В ходе выполнения режима, фотографии копируются в папку \PHOTO\, создаваемую в папке редактируемой карты.



_bm4897



На закладке «Точечные объекты» указывается вид создаваемых точечных объектов и выбираются из списка заполняемые семантики.

ВНИМАНИЕ: Обязательна для заполнения семантика «Файл снимка», тип которой должен соответствовать «Имя файла зарегистрированного типа».



Закладка «Линейный объект»

В результате выполнения режима на карту наносится линейный объект, последовательно соединяющий точки с координатами GPS из обрабатываемых снимков.

Для группы обрабатываемых снимков на карте создается один объект.

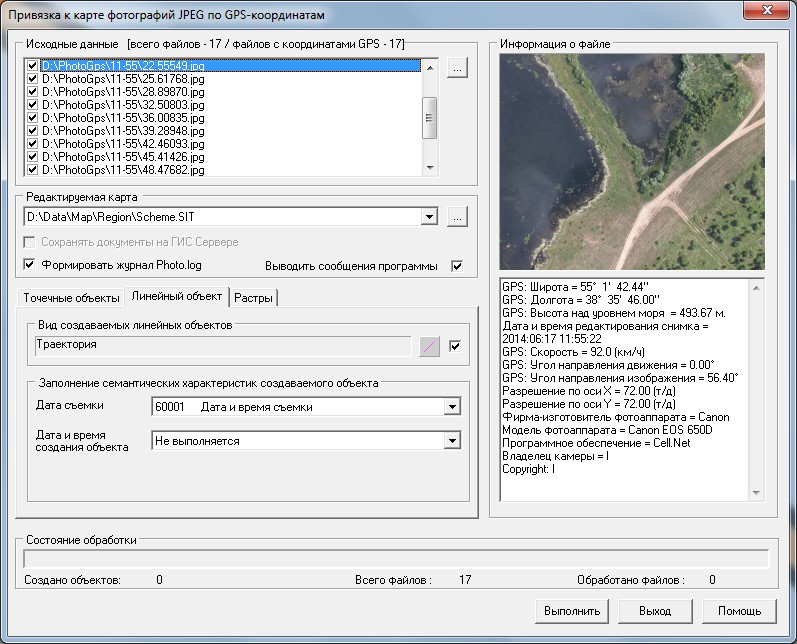

_bm4898



На закладке «Линейный объект» указывается вид создаваемого линейного объекта и выбираются из списка заполняемые семантики.



Закладка «Растры»

На закладке «Растры» включается конвертация снимков JPEG в файлы формата RSW c возможным поворотом изображения по углу направления изображения, заданному в соответствующем EXIF-теге исходного файла. Загруженные растры RSW получают геопривязку и добавляются в документ карты.



_bm4899



Размер пикселя растра в метрах на местности устанавливается оператором в соответствии с техническими характеристиками аппаратуры, установленной на БПЛА, и условиями съемки.
