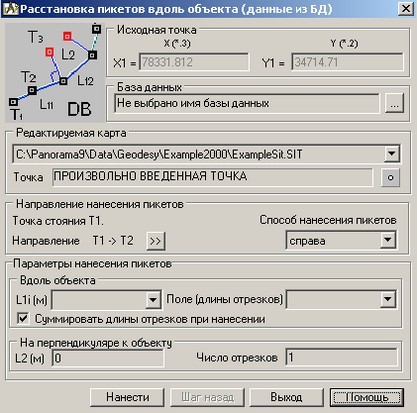

Диалог Расстановка пикетов вдоль объекта (данные из БД)

Печать Стартовая страница

Этот режим предназначен для расстановки пикетов вдоль объекта по информации из таблицы базы данных. При помощи этого режима можно создавать пикетные точки как на объекте, так и на прямой перпендикулярной текущему отрезку метрики объекта. Поскольку данные берутся из таблицы, пользователь не управляет их количеством.

Число создаваемых пикетов определяется значениями, которые берутся из базы данных. То есть пикеты расставляются не пропорционально одной длине, а в соответствии с теми значениями, которые хранятся в БД. Пользователю необходимо указать имя таблицы БД в элементе «DB=». Затем указать поле базы данных, из которого будут получаться числовые значения длин отрезков между создаваемыми пикетами. После этого, значения длин отрезков можно просмотреть в элементе «L1i=». Если в БД длины отрезков указаны от между смежными пикетами, необходимо установить галочку в элементе «Суммировать длины отрезков при нанесении». В том случае, если длины отрезков для каждого создаваемого пикета указаны от начальной точки, необходимо снять галочку.

При расстановке пикетов вдоль объекта по информации из таблицы базы данных используется понятие стартовой точки. Стартовую точку указывает пользователь. То есть расстановка пикетов производится не по всему объекту, а по его части. При смене направления (T1->T2) меняется направление нанесения пикетов, но не начальная точка.





Если необходимо указать размещение пикетов относительно исходного объекта (справа, слева) используете соответствующие элементы из группы «сторона».

Если необходимо создавать пикеты прямо на исходном объекте установите число отрезков на перпендикуляре равным нулю. В противном случае точки будут создаваться на самом объекте, а условной линии, перпендикулярной текущему отрезку метрики исходного объекта. Расстояние, через которое будут создаваться пикеты, задается в элементе «L2=». Число точек создаваемых на перпендикуляре указывается в элементе «Число отрезков».

Группа Редактируемая карта предназначена для выбора электронной карты, на которой будут созданы объекты. Редактируемую карту можно выбрать из списка открытых карт.

Группа Вид создаваемой точки предназначена для выбора вида создаваемого точечного объекта из классификатора редактируемой карты.

Кнопка Шаг назад предназначена для отмены операции по созданию объектов на редактируемой карте.
