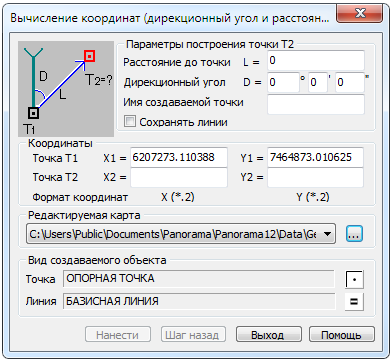

Описание диалога Вычисление координат (дирекционный угол и расстояние)

Печать Стартовая страница

pic_0008



Группа Параметры построения точки Т2 предназначена для ввода расстояния от исходной точки до создаваемого пикета, а так же значения дирекционного угла. При заполнении поля Имя создаваемой точки, указанная информация заносится в семантику создаваемого точечного объекта.

Установите галочку в элементе Сохранять линии для создания линейного объекта, соединяющего исходную точку с пикетом.

Группа Координаты отображает координаты точек. Поле Точка Т1 содержит координаты исходной точки, а поле Точка Т2 – координаты пикета. Координаты пикета рассчитываются автоматически при заполнении полей Расстояния до точки и Дирекционный угол (группа Параметры построения точки Т2).

Группа Редактируемая карта предназначена для выбора электронной карты, на которой будут созданы объекты. Редактируемую карту можно выбрать из списка открытых карт,  или при помощи кнопки «…»  добавить существующую пользовательскую карту.

Группа Вид создаваемого объекта предназначена для выбора условного знака из классификатора редактируемой карты для создаваемых точечного и линейного объектов.

Кнопка Нанести предназначена для создания на редактируемой карте пикетной точки и линии, соединяющей исходную точку с пикетной (если установлена галочка в элементе Сохранять линии из группы Параметры построения точки Т2). Кнопка становится доступной после ввода исходных данных и автоматического расчета координат пикета.

Кнопка Шаг назад предназначена для отмены операции по созданию объектов на редактируемой карте.

Для копирования в буфер обмена значения дирекционного угла надо на любом из полей компонента Дирекционный угол вызвать контекстное меню правой кнопкой мыши и выбрать строку «Копировать». Значение угла будет скопировано в буфер обмена в формате: градусы минуты секунды, через пробелы.

Для вставки из буфера обмена значения дирекционного угла надо на любом из полей компонента Дирекционный угол вызвать контекстное меню правой кнопкой мыши и выбрать строку «Вставить». Значение угла для вставки из буфера обмена ожидается в формате: градусы минуты секунды, через пробелы, если формат соблюдается, значение будет помещено в соответствующие поля.

При удалении значения угла (контекстное меню по правой кнопке мыши, строка «Удалить») в поля значений дирекционного угла вносится угол со значениями 00'0".
