Импорт данных из формата Shape

Previous Top Next

Формат shape – это формат пространственных данных. Он содержит координаты и формы географических объектов, а также атрибутивную информацию, сообщающую о том, что именно представляют собой эти объекты.

Входными данными являются файлы формата Shape:

- главный файл (SHP);

- индексный файл (SHX);

- файл атрибутивных данных (DBF).



Главный файл – это файл прямого доступа, содержащий записи переменной длины, каждая из которых, описывает объект при помощи списка вершин. В этом файле находится метрика объекта.

Индексный файл – каждая запись в данном файле содержит смещение соответствующей записи относительно начала главного файла.

Файл атрибутивных данных имеет формат DBF. Одна строка таблицы соответствует одному объекту в главном и индексном файлах. Соответствие между объектами и атрибутами основывается на номере записи.  В каждом файле DBF должны содержаться объекты одного типа. Длина имени поля DBF не должна превышать 10 символов. Минимальное количество полей 1, максимальное – 255. В системе поддерживается ограниченный набор атрибутивных данных.

Главный файл, индексный файл и таблица DBF должны иметь одинаковые имена и находиться в одном каталоге.

Для того, чтобы загрузить данные, выполните следующие действия:

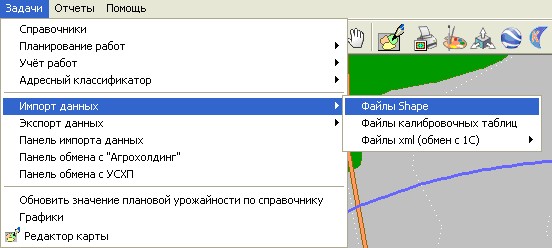

1. Выберите пункт меню Задачи/ Импорт данных/ Файлы Shape либо нажмите кнопку clip0509  на панели импорта данных: Задачи/ Панель импорта данных:



clip0510



clip0511

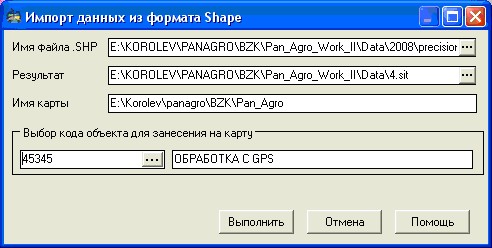

2. В появившемся диалоге  укажите имя файла *.shp, имя файла и название карты, на которую импортируются данные, и код объекта для нанесения на карту.



clip0512



3. Нажать кнопку «Выполнить».

Данные из выбранного файла будут размешены указанной карте. Салатовая змейка на рисунке  — это пример данных о перемещении техники, выгруженных из shape.



clip0070
