Состав данных электронной карты

Для просмотра и управления отображением состава электронной карты(документа) предназначен диалог Состав электронной карты:

Вызов диалога доступен из меню Карта главной формы или при нажатии на кнопку «Состав данных», расположенной на панели кнопок карты.

В этом диалоге можно добавить к основной карте фоновые карты: растры, матрицы, дополнительные пользовательские векторные карты. Здесь же можно их закрыть.

Список карт предприятия формируется автоматически по указанным параметрам проекта.

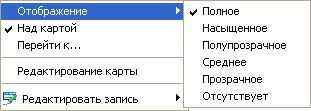

По щелчку правой кнопки мыши на строке, содержащей имя файла карты, активизируется контекстное меню, с помощью которого можно управлять режимами отображения текущей карты:

Включение или отключение отображения карты, входящей в состав электронной карты, происходит по двойному щелчку левой кнопки мыши по строке, содержащей имя файла отображаемой карты, или по выбору соответствующего пункта в контекстном меню по правой кнопке мыши.

Режим Над картой предназначен для изменения очередности отображения карт. После применения данного режима текущая карта отображается поверх главной карты документа.

Режим Перейти к ... предназначен для быстрого передвижения по району к первому объекту текущей карты. После применения данного режима объект текущей карты отображается в центре видимой части документа (в центре экрана).

Выбрав пункт Редактирование карты можно запретить или разрешить редактирование. Галочка выставлена, если режим разрешен. Галочки нет в случае запрета редактирования карты. Режим доступен только тем пользователям, для которых включен ресурс Редактор карты, для остальных этого пункта в контекстном меню нет.

Настройки, осуществленные с помощью диалога, автоматически запоминаются для последующих сеансов работы программы.

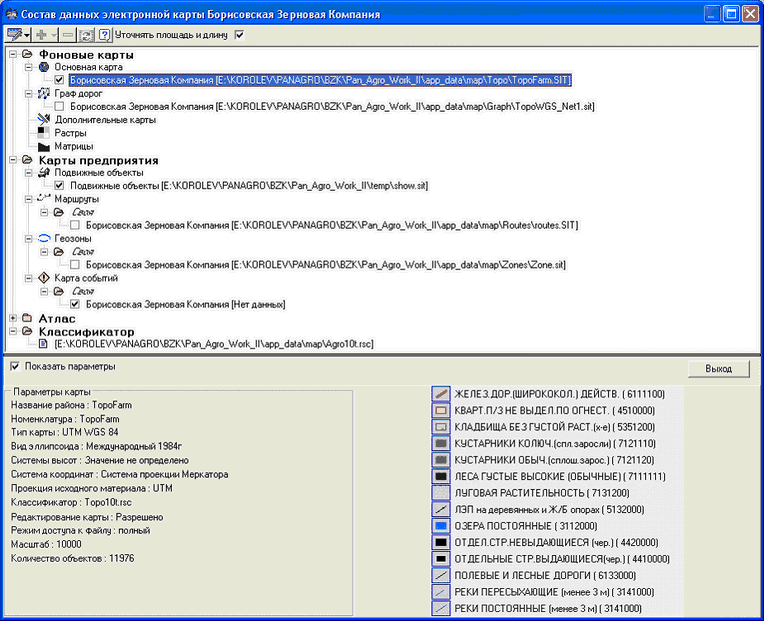

Начиная с версии 2.4 СИСТЕМЫ появилась возможность просмотра паспортных данных карты в диалоге «Состав электронной карты». Для этого необходимо установить флаг «Показать параметры».

Справа от панели параметров отображается легенда карты. Для загрузки легенды из файла необходимо два раза кликнуть мышкой в поле справа от параметров карты и выбрать соответствующий файл. Поддерживаются форматы BMP, JPEG и GIF.

Начиная с версии 2.7 в связи с введением иерархической структуры подчинения организаций осуществлена консолидация их картографических данных. Объединение картографических данных осуществляется по следующим принципам:

1. Используются топографическая основа (подложка), атлас и граф дорог организации верхнего уровня, то есть текущей.

2. Карты маршрутов, геозон, кадастровые, событий, дополнительные, растры и матрицы всех организаций подчинённых текущей используются совместно.

3. Все карты должны быть созданы с использованием единого классификатора.

4. Карта подвижных объектов создаётся автоматически на основе подложки и единого классификатора.

В рамках «Панорама АВТО» настоятельно рекомендуется использовать карты с разными именами (по паспорту).
