Визуализация перемещений объектов мониторинга

ГИС «Панорама АГРО» в процессе мониторинга объектов выполняет отображение их перемещений в окне карты. Для этого необходимо выполнить настройки программы в диалоге Параметры проекта и составить список объектов мониторинга. Визуализация перемещений объектов выполняется с использованием карты движения в двух режимах: история или реальное время.

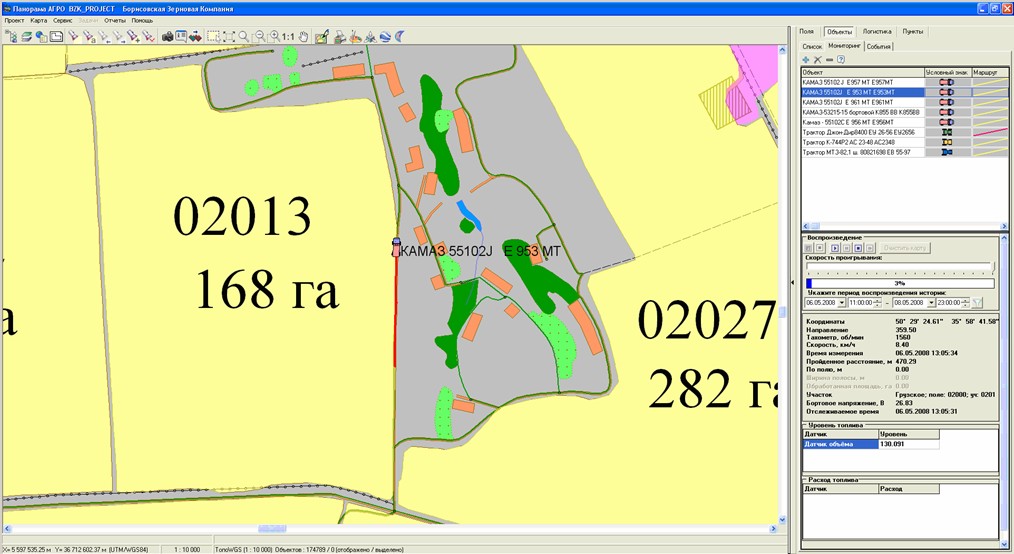

Визуализация перемещений объектов мониторинга:

Управление визуализацией перемещений объектов выполняется на странице «Мониторинг». В любом из режимов (история или реальное время) карта отображается относительно текущего объекта мониторинга. Для смены наблюдаемого объекта достаточно щелкнуть по нему в списке левой кнопкой мыши.

В режиме «Реальное время» список наблюдаемых объектов формируется автоматически, на основании текущей информации из базы данных. Либо его можно сформировать вручную, но отображаться будут только те объекты, по которым есть данные. Ручное формирование списка производится посредством диалога «Выбор объектов движения для мониторинга», который вызывается по кнопке .

Перерисовка (смена положения объектов) происходит при получении новой информации. Навигационная информация поступает в диспетчерский центр с определённым интервалом. Регистрация положения объекта производится дифференцированно, в зависимости от кривизны линии по которой движется объект. На прямолинейных участках регистрация производится реже, на криволинейных чаще. Если объект не движется, то регистрация его местоположения производится реже, чем при движении. Данные интервалы указывается в настройках каждого терминала.

Программа обеспечивает отображение всех точек местоположения объекта в виде его условного знака. Кроме того, может визуализироваться трек перемещения (линия, по которой двигался объект). Включение/выключение отображения трека выполняется путем установки флага в соответствующем элемента на странице «Объекты». Для каждого объекта мониторинга можно установить свои параметры.

В режиме «История» программа выполняет визуализацию перемещений объектов на основании данных ранее записанных в БД. Для этого необходимо установить список объектов мониторинга и нажать кнопку «Проиграть».

Установка списка объектов для отображения в режиме «История» выполняется следующим образом. Установите фильтр по дате и времени на период «с» «по» и нажмите кнопку «Установить фильтр». Программа отберет из базы данных необходимую информацию и сформирует список объектов, которые перемещались в указанный период. Либо нажмите кнопку и вручную сформируйте список.

Нажмите кнопку «Проиграть» из группы кнопок управления воспроизведением:

- Проиграть.

- В конечный узел.

- Остановить.

- Закончить.

 - Реальное время.

Скорость воспроизведения данных управляется элементом «Скорость проигрывания». Для увеличения скорости перемещайте «ползунок» вправо, для уменьшения скорости – влево.

Перемещения объектов отображаются на фоне карты хозяйства, однако в ходе выполнения задания объект мониторинга может выехать за пределы карты. Программа все равно будет визуализировать его перемещения. В системе предусмотрена возможность автоматической смены карты хозяйства на карту более мелкого масштаба, при выезде за пределы хозяйства. Для этого необходимо установить галочку «подгружать атлас» на вкладке «Мониторинг» диалога «Параметры проекта» и в диалоге «Состав данных электронной карты» указать файл атласа карт ТОП и ТОР.

В процессе визуализации перемещений объектов производится выдача некоторых параметров мониторинга в соответствующих элементах диалога. Программа обеспечивает выдачу навигационной и расчетной информации.

Навигационная информация, получаемая от ГЛОНАСС/GPS приемника, включает: координаты, скорость, время измерения, угол (азимут). Если скорость перемещения объекта превышает максимально допустимую (указывается на странице «Список»), то отображение данного параметра производится красным цветом.

Расчетная информация формируется программой на основании навигационных данных, параметров датчиков топлива и сведений о навесном оборудовании. Она включает: пройденное расстояние, обработанную площадь, расход топлива. Все данные рассчитываются за указанный период: в режиме реального времени – с момента запуска визуализации, в режиме истории – с начальной даты и времени.

Пройденное расстояние рассчитывается по координатам объекта.

Обработанная площадь рассчитывается на основании пройденного расстояния и ширины полосы в соответствии с заданием. В элементе «По полю» отображается расстояние, пройденное объектом по полю из задания. Расчет площади производится только для объектов мониторинга имеющих запись в «планировании работ механизаторов».

Расход топлива рассчитывается на основании показаний датчиков и их параметров.
