Описание главного окна программы

После запуска программы Вы попадаете в главное окно.

В верхней части окна размещены строка заголовка (1), программное меню (2) и панель инструментов (3). У нижней границы окна находится строка состояния (4). Главное окно разделено на две части: область карты (5) и область управления (6).

Строка заголовка компонуется из названия программы, имени проекта и наименования текущей организации. «Панорама АГРО» – название программы, BZK_PROJECT  – имя проекта, Борисовская Зерновая Компания – наименование текущей организации.

Меню программы . При щелчке по соответствующему пункту меню раскрывается дополнительное  подменю. В отдельных элементах меню и подменю содержатся соответствующие функции программы (команды), а также дополнительные подменю. Значение отдельных команд разъяснено в соответствующих разделах руководства.

Панель инструментов предназначена для быстрого вызова основных функций программы по управлению картой:

Главное окно ГИС «Панорама АГРО»:

Строка состояния содержит информацию о текущем масштабе изображения карты (1), координатах карты (2) в месторасположении курсора, наименовании фоновой топографической карты (3) и названии выбранного объекта карты (4).

Область карты предназначена для отображения скомпонованной электронной карты  хозяйства (предприятия) и выполнения функциональных задач. В основе электронной карты хозяйства лежит топографическая карта местности. Поверх карты местности могут быть открыты тематические пользовательские карты различного назначения. Электронная карта хозяйства представляет собой «слоеный пирог» из данных различных типов, а именно:

- топографическая основа (карта местности);

- карта сельскохозяйственных угодий (пользовательская карта);

- тематические карты рабочих участков  полей (пользовательские карты);

- карта для отображения перемещений техники (пользовательская карта);

- другие пользовательские картографические данные.

Пользовательская карта содержит в себе информацию о проекции, масштабе и системе координат карты, являвшейся фоновой при ее создании. Вследствие этого любая пользовательская карта может быть добавлена к карте любого масштаба и проекции, при этом пространственная привязка пользовательской карты к фоновой выполняется автоматически.

Высота и ширина пользовательской карты изменяются динамически, в соответствии с нанесением новых, удалением или перемещением объектов. Данная возможность применяется при отображении информации о перемещении техники.

По карте могут рассчитываться расстояние, превышение, азимут, площадь, периметр, количество объектов, удовлетворяющих заданным условиям и т. п.

При отсутствии векторной карты местности в качестве фона может использоваться отсканированный картографический материал. Для нанесения обстановки путем дешифрирования материалов космической или аэрофотосъемки в качестве фона могут использоваться цифровые ортофотопланы. Из отдельных растров может собираться единая растровая карта на большую территорию. Размер отдельного растра может быть до 4 Гбайт.

Управление картой выполняется средствами панели инструментов, элементов меню программы и контекстного меню области карты.

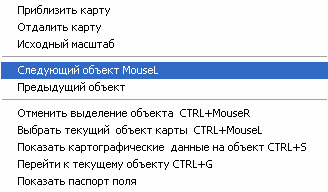

Контекстное меню области карты:

Область управления обеспечивает решение следующих задач:

- переключение между функциональными (прикладными) блоками программы;

- ввод и редактирование исходных данных;

- управление параметрами мониторинга техники;

- навигация по сельскохозяйственным угодьям организации;

- формирование отчетов.

В ГИС «Панорама АГРО» предусмотрено два функциональных блока «Растениеводство» и «Диспетчерский центр». Переключение между функциональными (прикладными) блоками программы осуществляется при помощи экранных кнопок:

- Поля – функциональный блок «Растениеводство». Обеспечивает ввод и редактирование информации о структуре сельхозугодий, привязку данных к карте, формирование справок и отчетов.

- Объекты, Логистика, Пункты – функциональный блок «Диспетчерский центр». Обеспечивает ввод и редактирование информации об объектах мониторинга, технических параметрах аппаратных средств мониторинга, маршрутах, геозонах, пунктах, управление составом отображаемых объектов.

В ГИС «Панорама АГРО» имеется набор встроенных прикладных задач. Вызов задач осуществляется из главного меню программы. В состав встроенных прикладных задач входят:

- настройка параметров функционирования системы;

- ведение справочников системы;

- построение  тематических карт рабочих участков полей;

- планирование механизированных работ;

- учёт механизированных работ;

- технологическое планирование;

- импорт/экспорт данных из/в 1С «Управление СельскоХозяйственным Предприятием»;

- импорт/экспорт данных из/в 1С «АгроХолдинг»;

- импорт данных из файлов в формате shape, в том числе и из файлов автопилотов;

- импорт калибровочных данных из файлов Excel;

- редактирование карты;

- расчёты по карте;

- печать карты;

- создание паспортов рабочих участков  полей;

- построение графиков по данным мониторинга подвижных объектов;

- формирование различных отчётов.
