Состав карты |

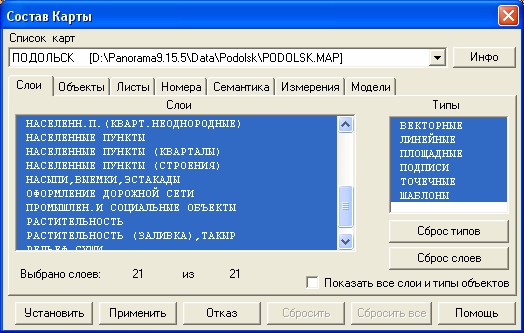

Диалоговое окно «Состав карты» используется в системе для установки критериев отбора объектов векторных карт при их отображении на экране:
К ним относятся: - слои карты и типы объектов (локализация); - виды объектов; - список номенклатурных листов; - диапазон номеров объектов; - семантические характеристики объектов; - пространственные характеристики объектов.
Полный состав слоев карты, типов объектов, видов объектов, семантических характеристик и их значений определяется установленным для данной карты цифровым классификатором. Чтобы задать перечень отображаемых слоев, типов объектов карты, видов объектов, состава отображаемых номенклатурных листов необходимо активизировать нужную закладку и установить/сбросить подсветку строк в соответствующем списке. Для установки диапазона номеров отображаемых объектов необходимо выбрать закладку «Номера», включить кнопку «Диапазон номеров» и ввести минимальное и максимальное значения номеров объектов карты. Чтобы установить критерии отбора объектов карты в зависимости от их семантических характеристик, активизируйте закладку «Семантика» и включите кнопку «Отдельные семантики». Например, требуется отобразить объекты, у которых значение абсолютной высоты больше 100 м, необходимо сформировать выражение вида: «абсолютная высота > 100». Для формирования подобных выражений используется таблица характеристик объектов закладки «Семантика», состоящая из трех колонок: имя семантики, условие и значение. Для добавления названия семантики в таблицу нужно воспользоваться кнопкой «Добавить» или дважды нажать мышью в колонке «Имя семантики». В ответ откроется диалоговое окно «Выбор семантик» где и выполняется выбор имени семантической характеристики. По двойному нажатию мыши или нажатию кнопки «Выбрать» подсвеченная строка списка семантик заносится в колонку «Имя семантики» закладки «Семантика». Затем указать необходимые параметры в колонке «Условие» и колонке «Значение». Для редактирования значения семантической характеристики нужно дважды нажать мышью в колонке «Значение». Если для выбранной семантики в RSC- файле не установлен классификатор значений семантической характеристики, то требуемое значение вводится непосредственно в 3-ей колонке таблицы. Конец редактирования - нажатие клавиши Enter. В противном случае значение выбирается из списка возможных значений классификатора. Для установки параметров отбора объектов карты по их пространственным характеристикам (измерениям) активизируйте закладку «Измерения» и включите кнопку «Отдельные измерения». В таблицу измерений необходимо внести вид измерения (длина, периметр, площадь), его значение и операцию отношения (условие), например длина (м) > 150. Может быть задано как единственное значение измерения объекта, так и диапазон значений, в пределах которого находится заданная пространственная характеристика объектов карты: «1000 <= площадь (кв. м) <= 5000». В последнем случае для записи двойного неравенства используются две строки таблицы измерений: первая строка соответствует левой части неравенства, вторая - правой. Данные критерии учитываются при отборе только линейных и площадных объектов. Запоминание выполненных установок выполняется по нажатию кнопки «Установить». В окне «Состав карты» имеется средство создания нескольких моделей (вариантов) отбора объектов. Чтобы им воспользоваться, необходимо выполнить установку критериев отбора объектов описанным выше способом, активизировать закладку «Модели», нажать кнопку «Создать» и ввести имя модели. Созданная модель заносится в список моделей отображения данной электронной карты (документа). Выбирая из списка ту или иную модель, можно устанавливать соответствующий ей вид отображения карты. Список моделей отображения не может содержать более 256 моделей. |
