Загрузка калибровочных таблиц из Excel |
Начиная с версии 2.4 появилась возможность загрузки калибровочных данных датчиков из файлов Excel. Такая загрузка доступна в двух режимах: 1. По каждому датчику каждого объекта в отдельности. 2. По всем датчикам всех объектов сразу.
Для того, чтобы загрузить данные, выполните следующие действия: 1. Выберите пункт меню «Задачи/ Импорт данных/ Файлы калибровочных таблиц» либо нажмите кнопку на панели импорта данных: «Задачи/ Панель импорта данных».

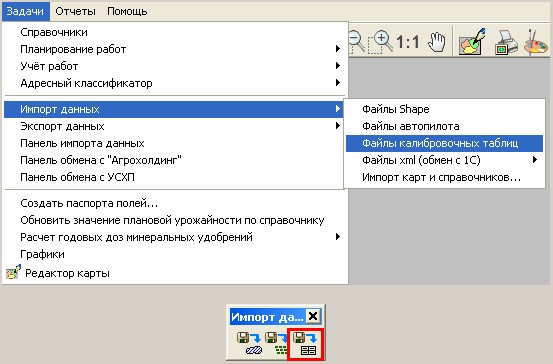

Вызов диалога «Импорт калибровочных таблиц из Excel»:

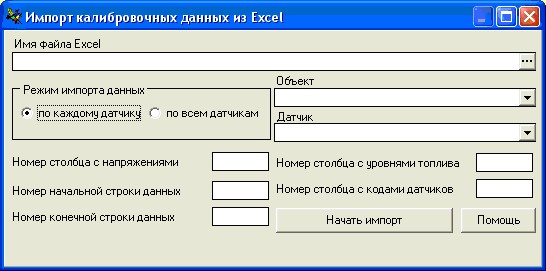

2. В появившемся диалоге необходимо указать: - Имя файла Excel, из которого импортируются данные. - Режим импорта датчиков. - Объект и датчик в случае импорта по каждому датчику. - Номер столбца с напряжениями. - Номер столбца с уровнями топлива. - Номера начальной и конечной строки данных. - Номер столбца с кодами датчиков в случае импорта по всем датчикам.
3. Нажать кнопку «Начать импорт».
Данные из выбранного файла будут считаны и помещены в калибровочные таблицы системы.
Правила подготовки файла Excel для импорта калибровочных данных по каждому датчику каждого объекта в отдельности:
1. Файл должен содержать два столбца данных: напряжения и уровни топлива. 2. Данные должны быть строго числовыми.
Правила подготовки файла Excel для импорта калибровочных данных по всем датчикам всех объектов сразу:
1. Файл должен содержать три столбца данных: напряжения, уровни топлива и коды соответствующих датчиков. Код датчика можно посмотреть на вкладке «Список датчиков объекта». 2. Данные должны быть строго числовыми. |
