Построение тематической карты

В «Панорама АГРО» реализованы цветовые картограммы по следующим семантикам:

- Культура;

- Механический состав почв;

- Гидролизуемый азот;

- Подвижный фосфор;

- Обменный калий;

- Степень кислотности;

- Содержание гумуса;

- Степень эродированности почв;

- Уровень интенсификации;

- Урожайность плановая;

- Урожайность фактическая.

Тематические карты в виде специальных условных знаков по следующим семантикам:

- Культура;

- Механический состав почв;

- Тип почвы;

- Группа по азоту;

- Группа по фосфору;

- Группа по калию;

- Группа по гумусу;

- Группа по кислотности;

- Степень эродированности почв;

- Уровень интенсификации;

- Тип севооборота.

Общий порядок действий для построения тематической карты.

1. Заполните данные по полям необходимыми характеристиками. Например, укажите Культуру,  Севооборот, Кислотность почв и т.д.

2. Свяжите информацию о рабочем участке поля с его изображением на карте (Кнопка , расположенная на панели Общих данных полей).

3. Заполните необходимую семантику объектов «Отдельный участок пашни» на карте «СЕЛЬХОЗУГОДЬЯ». Для этого используйте диалог Обновление семантик, который вызывается из подменю Тематические карты -> Обновление семантик.

4. Выделите на карте «СЕЛЬХОЗУГОДЬЯ» объекты «Отдельный участок пашни», для которых будет создаваться тематическая карта. Объекты должны содержать необходимую семантическую информацию по выбранной тематике. При измененных данных о полях необходимо предварительно обновить семантическую информацию объектов карты.

Объекты можно выделить 2 способами:

- c помощью диалога Поиск объектов, который вызывается по кнопке ;

- используя наложение фильтра на список полей по Подразделениям и условиям фильтрации, которые устанавливаются по кнопке , расположенной на странице Поля.

5. Для построения цветовых тематических картограмм выберите подменю Цветовые картограммы, а для построения тематической карты по условным знакам - Специальные условные знаки.

Описание работы с диалогом Построение цветовых тематических картограмм приведено в разделе Создание векторных тематических карт с помощью диалога «Построение тематических картограмм».

Если необходимо построить тематическую карту по урожаю какой-то определенной культуры, то необходимо предварительно отфильтровать поля с учетом нужной культуры. После чего выделить их на карте и вызвать диалог. В противном случае строится картограмма по урожаю всех культур.

Созданная тематическая карта добавляется в список дополнительных карт электронной карты.

Пример цветовой картограммы приведен на рисунке.

Для построения тематической карты в виде условных знаков выбрать подменю Специальные условные знаки. В результате чего вызывается диалог, представленный на рисунке:

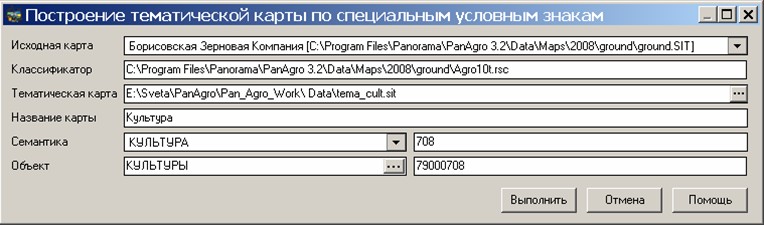

Диалог построения тематической карты по специальным условным знакам:

В диалоге необходимо заполнить следующие поля:

- Исходная карта – указать карту сельхозугодий, на основе которой будет построена тематическая.

- Классификатор – классификатор исходной карты, по которому создается тематическая карта.

- Тематическая карта – указать файл карты, в котором построится картограмма. Для нового файла в дополнительном окне указывается название карты.

- Название карты – имя тематической карты.

- Семантика – выбирается название семантики, по значениям которой строится тематическая карта. В поле справа автоматически прописывается код выбранной семантики.

- Объект – указывается название классификационного кода объекта, условными знаками которого наносятся объекты на тематическую карту. В поле справа автоматически прописывается код выбранного объекта.

Для построения тематической карты в виде специальных условных знаков необходимо наличие в классификаторе условных знаков кодов объекта, принадлежащих к серии объектов. Классификатор agro10t.rsc, поставляемый с инсталляционным пакетом «Панорама АГРО», включает в себя необходимые условные знаки серии объектов, которые соответствуют значениям списка кодированных семантик по темам. При редактировании списка кодированных семантик в классификаторе необходимо изменять соответствующие условные знаки в серии объектов. Пример тематической карты в виде условных знаков приведен на рисунке:
