Просмотр матриц вегетационных индексов

Для просмотра и удаления загруженных матриц вегетационных индексов предназначен ре-жим Просмотр матриц вегетационных индексов, который вызывается из группы Спутнико-вый мониторинг. Режим доступен из главной панели Комплекса по кнопке и в режиме Паспорт поля. Просмотр матриц происходит в главном окне ГИС Панорама и открытые матрицы добавляются в состав данных электронной карты.

Диалог, вызываемый из Паспорт поля, позволяет просматривать и удалять полученные матрицы на контур поля. Для каждой матрицы отображается тип вегетационного индекса, полный путь к файлу на локальном диске или ГИС Сервере, наименование матрицы, ее разреше-ние, дата получения данных и дата загрузки файла в базу данных.

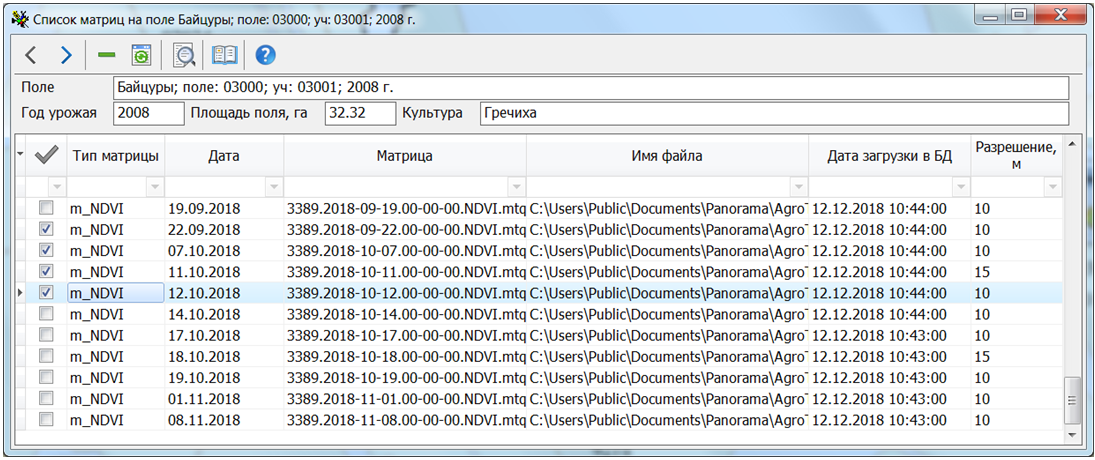

Диалог «Список матриц спутникового мониторинга для поля»:

На верхней панели диалога расположены кнопки перемещения по записям списка полей, удаление выделенной записи в списке, открытие матрицы на карте, просмотр справочника типов вегетационных индексов, обновление списка матриц.

Все открытые матрицы из списка помечаются галочкой. Для открытия матриц можно вос-пользоваться одним из следующих способов:

-  отметить галочкой в поле нужную записью;

-  двойным щелчком мышки на записи;

-  нажать на кнопку «Просмотр» ;

-  для множественного открытия матриц предназначено сочетания клавиш Shift и щелчка левой кнопки мышки на записи из списка;

-  для открытия всех матриц из списка нажать на заголовок таблицы с . Повторное нажатие закроет все матрицы из списка.

Для закрытия одной матрицы нужно нажать на поле с галочкой или дважды щелкнуть по записи. Также можно использовать сочетание клавиш Ctrl и щелчка левой кнопки мышки на за-писи в списке.

Матрицы значений вегетационных индексов отображаются с фиксированной палитрой. Для каждого типа индекса задано одинаковое для всех матриц соответствие значений и цветов палит-ры. Сравнивая матрицы за различные даты можно изучить изменение состояния поля во времени.

Диалог, вызываемый из главной панели Комплекса, внешне похож на диалог, вызываемый из «Паспорта поля». Предварительно перед инициализацией диалога необходимо выбрать объект на карте, связанный с рабочим участком полей. Из базы данных по выбранному объекту форми-руется полный список матриц вегетационных индексов.

Для отбора матриц предусмотрен фильтр по дате и по типу матрицы:

-  Значение вегетационного индекса NDVI (m_NDVI);

-  Значение вегетационного индекса EVI (m_EVI);

-  Значение вегетационного индекса CVI (m_CVI);

-  Значение вегетационного индекса GNDVI (m_ GNDVI).

Граничными значениями фильтра по дате устанавливаются даты первой и последней загру-женной матрицы.

Для просмотра матриц в главном окне ГИС Панорама можно отметить галочкой нужную запись из списка или использовать перемещение бегунка по шкале времени. При выставлении га-лочки в списке можно открыть несколько матриц, а при движении бегунка открывается только одна матрица, ближайшая по дате к установленному положению слайдера.

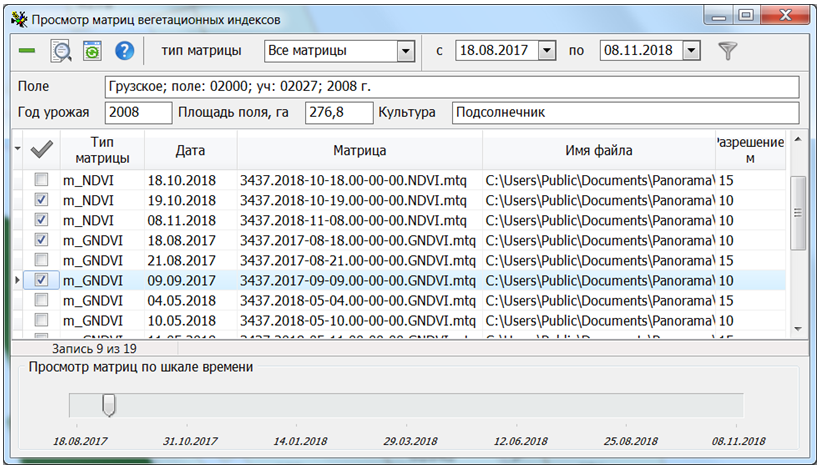

Диалог «Просмотр матриц вегетационных индексов»:
