Описание главного окна программы |
|
|
После запуска программы Вы попадаете в главное окно . В верхней части окна размещены строка заголовка (1), программное меню (2) и панель инструментов (3). У нижней границы окна находится строка состояния (4). Главное окно разделено на две части: область карты (5) и область управления (6).
Строка заголовка
Меню программы
Панель инструментов предназначена для быстрого вызова основных функций программы по управлению картой.
Главное окно ГИС «Панорама ЗЕМЛЕДЕЛИЕ»:
Строка состояния содержит информацию о текущем масштабе изображения карты (1), координатах карты (2) в месторасположении курсора, наименовании фоновой топографической карты (3) и названии выбранного объекта карты (4).
Описание элементов строки состояния программы:
Область карты предназначена для отображения скомпонованной электронной карты хозяйства (предприятия) и выполнения функциональных задач. В основе электронной карты хозяйства лежит топографическая карта местности. Поверх карты местности могут быть открыты тематические пользовательские карты различного назначения. Электронная карта хозяйства представляет собой «слоеный пирог» из данных различных типов, а именно: - топографическая основа (карта местности); - карта сельскохозяйственных угодий (пользовательская карта); - тематические карты рабочих участков (пользовательские карты);
Пользовательская карта содержит в себе информацию о проекции, масштабе и системе координат карты, являвшейся фоновой при ее создании. Вследствие этого любая пользовательская карта может быть добавлена к карте любого масштаба и проекции, при этом пространственная привязка пользовательской карты к фоновой выполняется автоматически. Высота и ширина пользовательской карты изменяются динамически, в соответствии с нанесением новых, удалением или перемещением объектов. По карте могут рассчитываться расстояние, превышение, азимут, площадь, периметр, количество объектов, удовлетворяющих заданным условиям и т. п. При отсутствии векторной карты местности в качестве фона может использоваться отсканированный картографический материал. Для нанесения обстановки путем дешифрирования материалов космической или аэрофотосъемки в качестве фона могут использоваться цифровые ортофотопланы. Из отдельных растров может собираться единая растровая карта на большую территорию. Размер отдельного растра может быть до 4 Гбайт. Управление картой выполняется средствами панели инструментов, элементов меню программы и контекстного меню области карты.

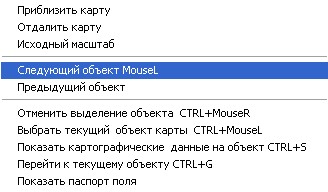

Контекстное меню области карты:
Область управления обеспечивает решение следующих задач: - переключение между функциональными (прикладными) блоками программы; - ввод и редактирование исходных данных; - навигация по сельскохозяйственным угодьям хозяйства; - формирование отчетов.
В ГИС «Панорама ЗЕМЛЕДЕЛИЕ» предусмотрено три функциональных блока «Растениеводство», «Пункты», «Техника». Переключение между функциональными (прикладными) блоками программы осуществляется при помощи экранных кнопок:
В ГИС Панорама ЗЕМЛЕДЕЛИЕ имеется набор встроенных прикладных задач. Вызов задач осуществляется из главного меню программы. В состав встроенных прикладных задач входят:
|
. При щелчке по соответствующему пункту меню раскрывается дополнительное подменю. В отдельных элементах меню и подменю содержатся соответствующие функции программы (команды), а также дополнительные подменю. Значение отдельных команд разъяснено в соответствующих разделах руководства.
