Импорт из формата AIXM

Задача служит для импорта аэронавигационной информации из файлов формата XML, закодированных по спецификации AIXM 5.1, в наборы данных аэронавигационных карт.

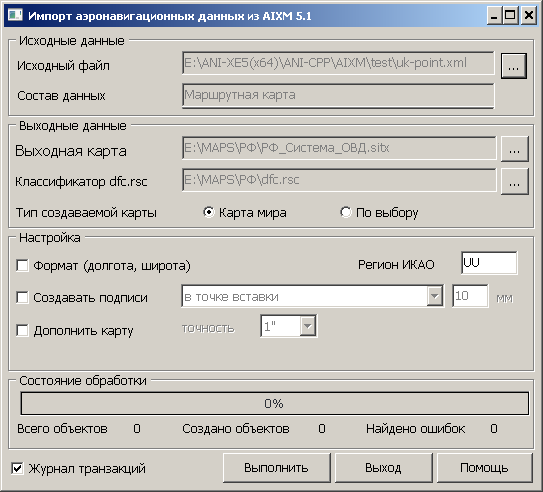

Форма импорта данных из формата AIXM:

В поле "Исходные данные" с помощью кнопки "…" выбирается файл в формате XML. Если поля "Выходные данные" не заполнены, по названию выбранного файла будет создана аэронавигационная карта на базе классификатора dfc.rsc.

В поле "Выходные данные" с помощью кнопки "…" выбирается "Выходная карта" и аэронавигационный классификатор. Если карта уже существует, она будет или очищена, или дополнена в зависимости от установленного флага "Дополнить карту". Если файла карты не существует, предлагается создание карты с помощью:

-  стандартного диалога заполнения паспорта карты при установленном флаге "По выбору".

- проекции по умолчанию при установленном флаге "Карта мира". Проекцией по умолчанию считается цилиндрическая проекция с типом карты "Весь мир", которая базируется на эллипсоиде WGS84.

Поле "Настройка" служит для настройки результирующего набора данных, импортируемого на карту.

Флаг "Создавать подписи" активирует выпадающий список с позицией вставки и поле с удалённости подписей от точки вставки. Для элементов воздушного пространства точкой вставки является первая точка метрики. Также активируется поле "точность", которое служит для выбора точности координат в подписях.

Флаг "Формат (долгота, широта) служит для изменения порядка следования широты-долготы в исходном файле. Некоторые системы координат передают значения координаты, в которых долгота указывается первой. Для корректного нанесения подобных данных служит этот флаг.

Поле "Регион ИКАО" служит для указания региона ИКАО в результирующем наборе. Спецификация AIXM не подразумевает хранение регионов в своей структуре, что может привести к некорректному последующему экспорту такого набора данных в формат ARINC или в базу данных. С целью привязки информации к местности рекомендуется указывать корректный регион при импорте информации, а также использовать данные при импорте в пределах одного региона.

В поле "Состояние обработки" отображается общий процесс обработки импорта. Процент указывает, какой объем категорий объектов из общего числа выбранных категорий обработан.

Флаг "Журнал транзакции" служит для включения журнала карты во время импорта данных.

Кнопки "Выполнить", "Выход" и "Помощь" служат для пуска импорта, окончания работы и вызова этой справки с диалога. При нажатии кнопки "Выполнить" она становится неактивной, а кнопка "Прервать" служит для остановки процесса импорта.

Проверка импорта:

В комплект комплекса в папке \Data.Ani\AIXM-5.1\ входят наборы данных в формате AIXM, сформированные конвертором экспорта КБ, а также других производителей. Для проверки выберите любой файл из папки и импортируйте информацию. Например:

1.В верхней части формы выберите файл UKWW-iac.xml из папки "\Data.Ani\AIXM-5.1\примеры экспорта".

2.Создайте аэронавигационную карту для района Винницы на базе классификатора dfc.rsc с масштабом 1:100 000 в конической проекции Ламберта с осевым меридианом 28°30' и параллелями 45° и 50°.

3.Нажмите кнопку "Выполнить".

Маршруты посадки аэродрома Винница:

Результат: будет нанесена вся информация о маршрутах посадки аэродрома Винница, сформированных конвертором экспорта.
